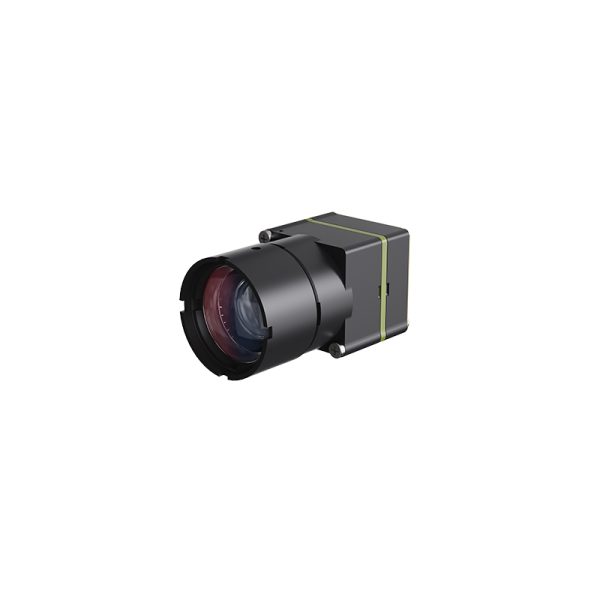

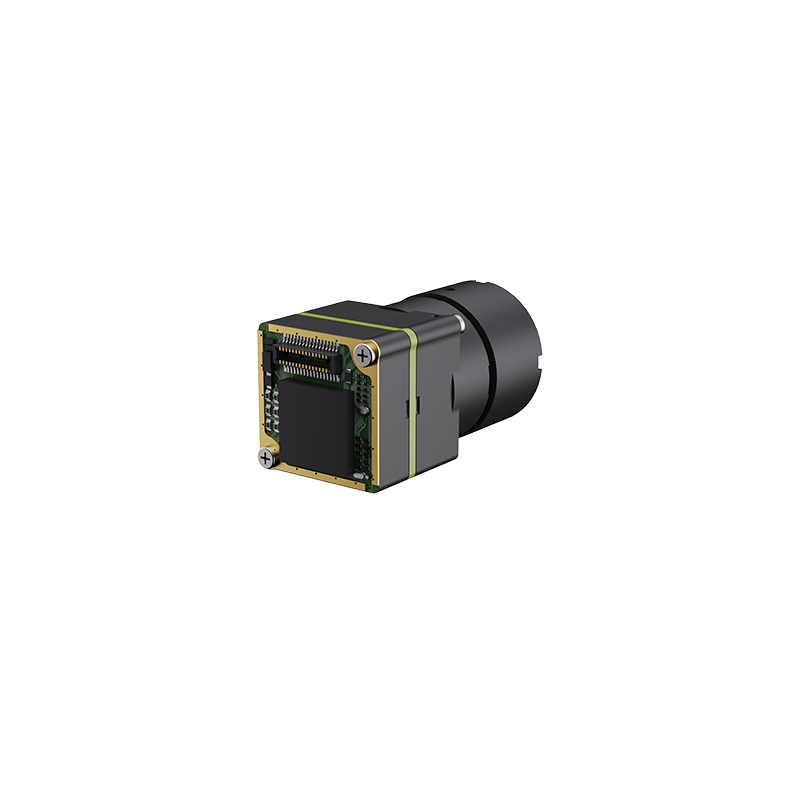

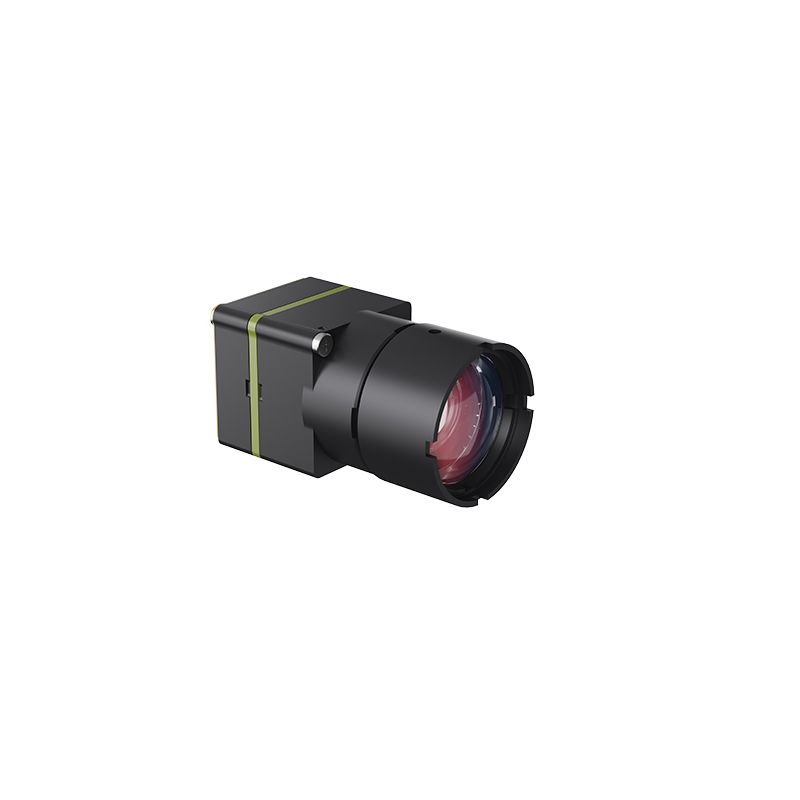

非制冷红外模组WN2 Lite系列
主要特点
分辨率: 640×512
像元间距：10μm
NETD≤40mK
描述
非制冷红外模组WN2 Lite系列采用自研10μm晶圆级封装探测器，分辨率640×512，帧频高达60Hz，NETD≤40mK。尺寸仅有14.5×14.5mm，重量仅有4.3g，功耗低至0.7w。图像处理芯片采用二代ASIC-ISP（猎鹰300）芯片，融合多项图像处理算法，例NMX3.0算法、IMX3.0算法等，具备多样的成像风格调节能力，显著提升各种环境下画面的清晰度和稳定性。帧频可达60Hz，画面流畅不卡顿。更有超清模式，提供细节更丰富的图像。支持测温功能。丰富的接口：DVP/BT656/USB2.0/MIPI/CVBS，集成方便。提供SDK、指令集等多种开发方式，适配Windows、Android、Linux等平台，方便自行开发。MINI2 Lite系列适用多种应用场景，如民用行业无人机、工业测温、户外夜视、安防监控等领域。
Price
产品特点
超小尺寸：14.5×14.5mm
超轻重量：4.3g
高帧频：60Hz
Shutter less 无挡算法

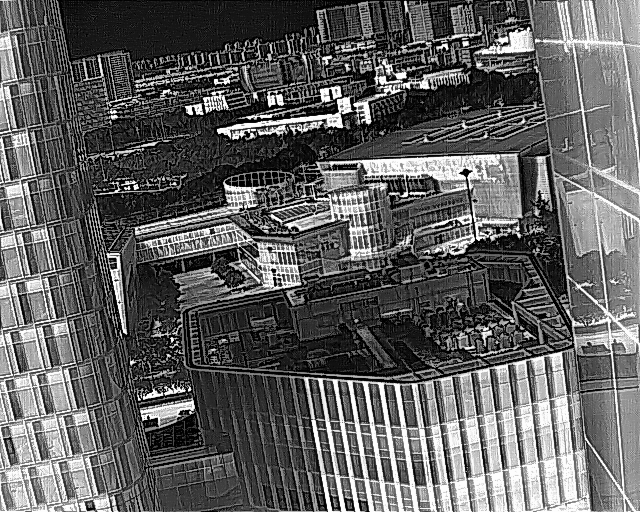

超清模式：温度细节清晰可见
方便集成：多种镜头、多种接口
产品规格
技术指标
WN2 Lite
基本参数
探测器类型
氧化钒非制冷红外焦平面探测器
光谱范围
8~14μm
分辨率
640×512
像元间距
10μm
噪声等效温差（NETD）
≤40mK@25℃,F#1.0
热时间常数
＜12ms
探测器帧频
30/60Hz
非均匀性校正
快门校正/无挡算法校正
调焦方式
无热化定焦/手调镜头
图像调节
亮度/对比度调整
0～100档可选
电子变倍
1.0～8.0×连续变倍（步长0.1）
极性
白热/黑热
伪彩
支持
图像镜像
上下/左右/对角线
电学
供电电压
5V
模拟视频
PAL制/NTSC制
图像视频
DVP/BT656/ USB2.0/MIPI
控制接口
UART/I²C/USB2.0
典型功耗
正常运行：＜0.7W、打快门时：＜1.23W
物理特性（不含镜头和法兰）
尺 寸
14.5×14.5×12mm
重量
4.3g
测温
测温范围
高画质：-20℃~+160℃；宽量程：50℃~+600℃
测温功能
目标温度-20℃～+160℃：精度±2℃或者读数的±2%（取较大者，@-20℃~60℃环境温度）
目标温度50℃～+600℃：精度±3℃或者读数的±3%（取较大者，@-20℃~60℃环境温度）
信息行
支持信息行采集温度等数据
等温伪彩
等温区间内可用伪彩标注
环境适应性
工作温度
-40℃～+80℃
存储温度
-50℃～+85℃
湿 度
5%-95%，无冷凝
振 动
6.06g，随机振动，所有轴向
冲击
80g @ 4ms，后峰锯齿波，3轴6向
应用案例
民用行业无人机
户外夜视
工业测温
